4/3-Wegeventil mechanisch umschaltbar, Mittelstellung geschlossen, für Rohrleitungseinbau
4/3-Wegeventil mechanisch umschaltbar, Mittelstellung geschlossen, für Rohrleitungseinbau
Beschreibung
Produktinformationen "4/3-Wegeventil mechanisch umschaltbar, Mittelstellung geschlossen, für Rohrleitungseinbau"

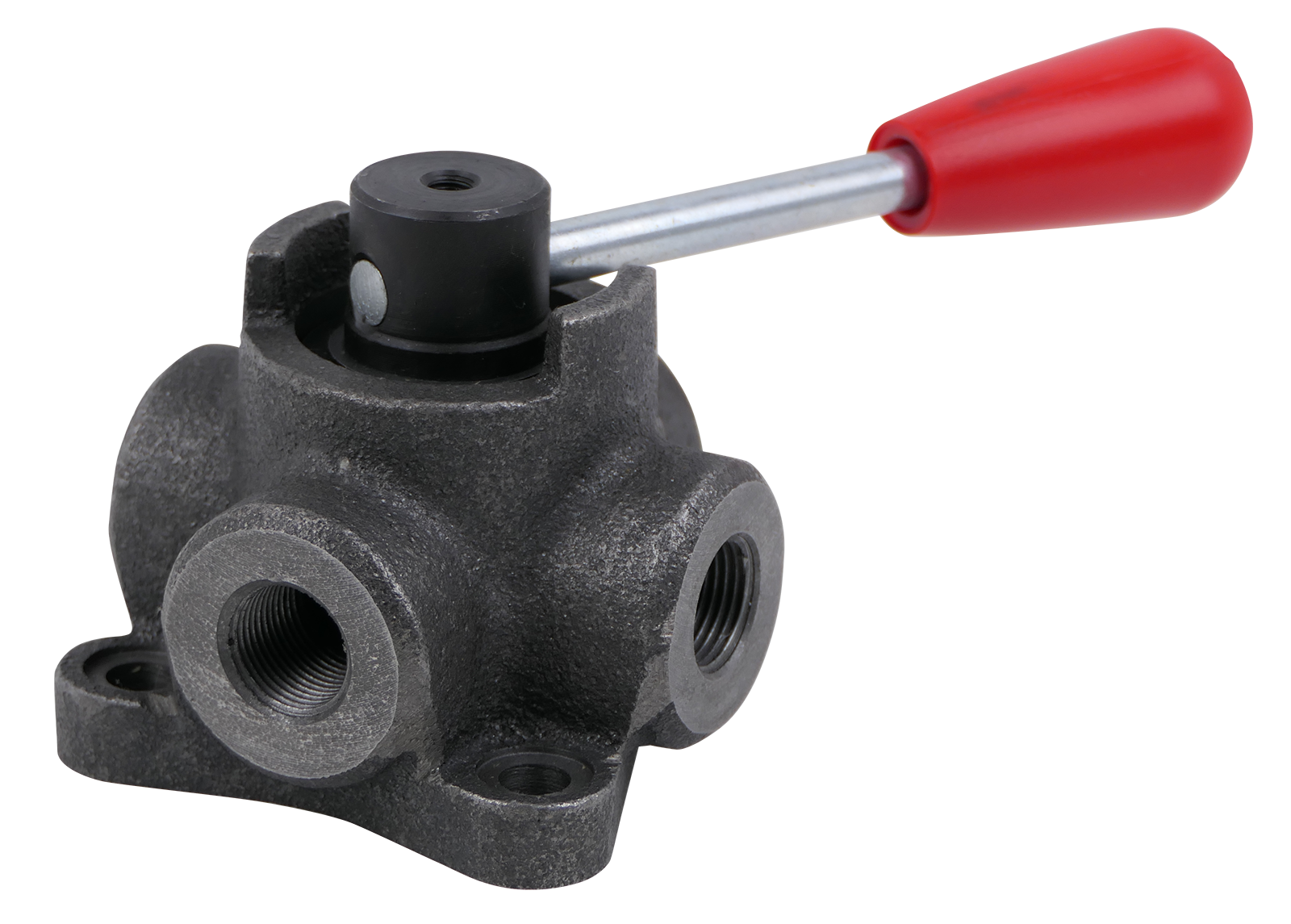

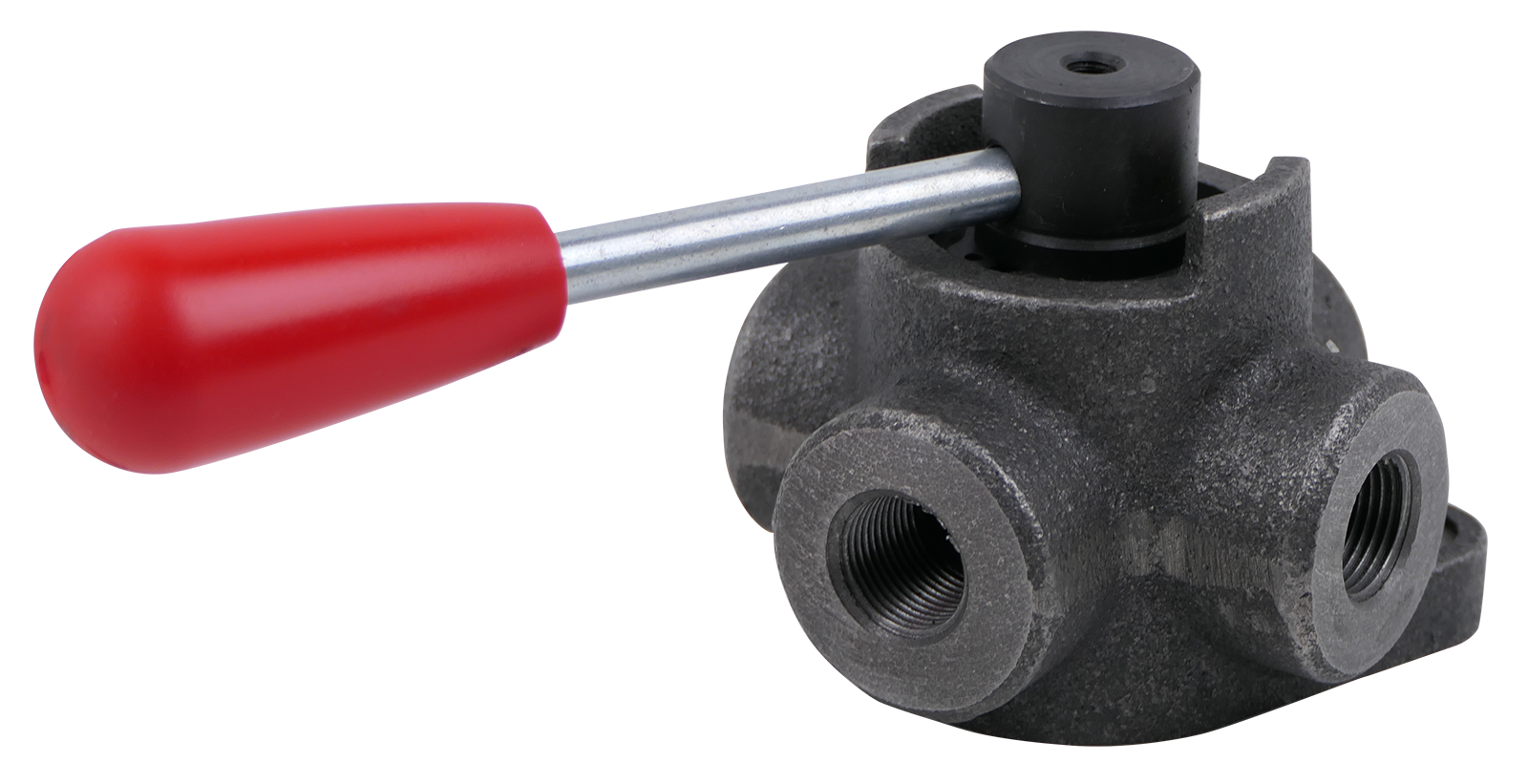

Das handbetätigte 4/3-Wegeventil INV hat die Funktion eines hydraulischen Steuerventiles. Das Umschaltventil kann zur Ansteuerung eines doppeltwirkenden hydraulischen Verbrauchers wie z.B. eines doppeltwirkenden Hydraulikzylinders verwendet werden. Das 4/3-Wegeventil ermöglicht die Umschaltung des Ölflusses vom Anschluss A auf Anschluss B.

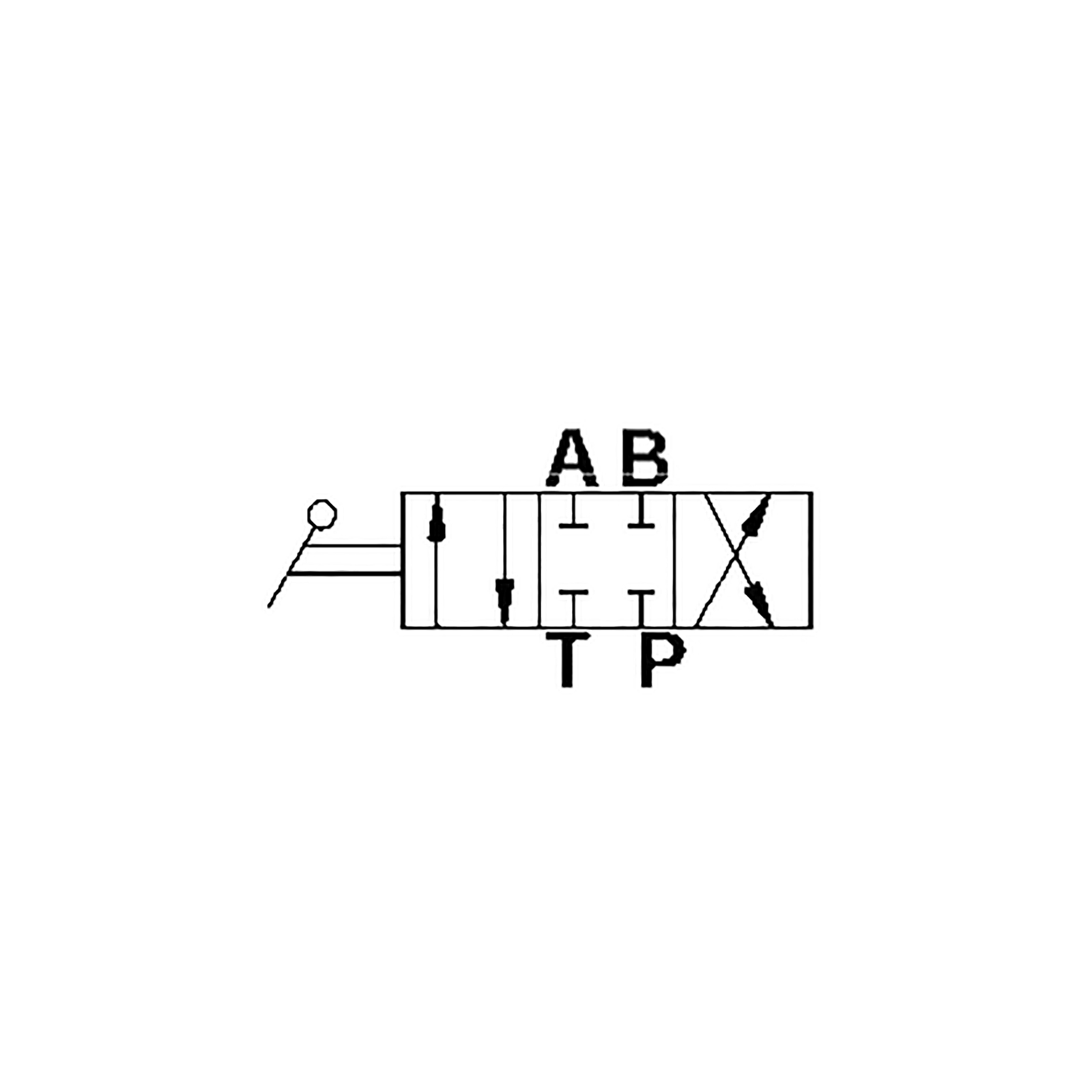

In der Mittelstellung sind alle Anschlüsse geschlossen. In dieser Schaltstellung ist der Durchfluss durch das Ventil gesperrt.
In der Mittelstellung sind alle Anschlüsse geschlossen. In dieser Schaltstellung ist der Durchfluss durch das Ventil gesperrt.

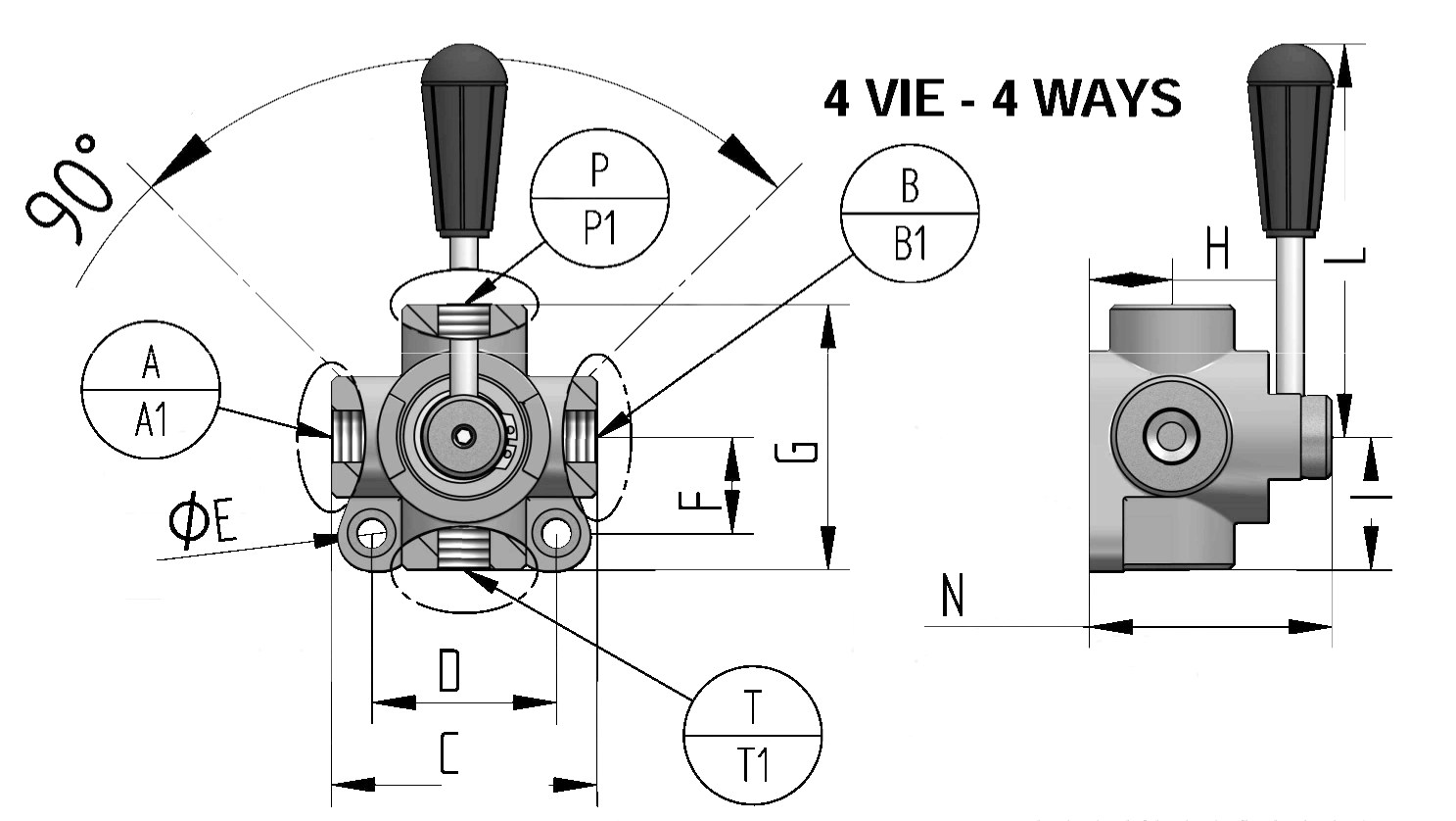

| Gewinde A: | R 3/8 |
|---|---|
| F: | 28 |
| Durchfluss (l/min): | 60 |
| C (mm): | 77 |
| D (mm): | 53,5 |
| E (mm): | 8,5 |
| G (mm): | 77 |
| L (mm): | 126 |
| H (mm): | 24 |
| Druck max. (bar): | 300 |
| I (mm): | 39 |
| N (mm): | 70 |
| Suchnummer: | 117225 |
Hersteller
G.L. HYDRAULIC S.R.L.
Via Statale 249
44047
Terre del Reno Loc.
IT
[email protected]
MPN:
